S400W無線數據記錄系統
S400W無線數據記錄系統 2018-03-07 返回列表
01 >
儀器特點
Product Festures
.jpg)

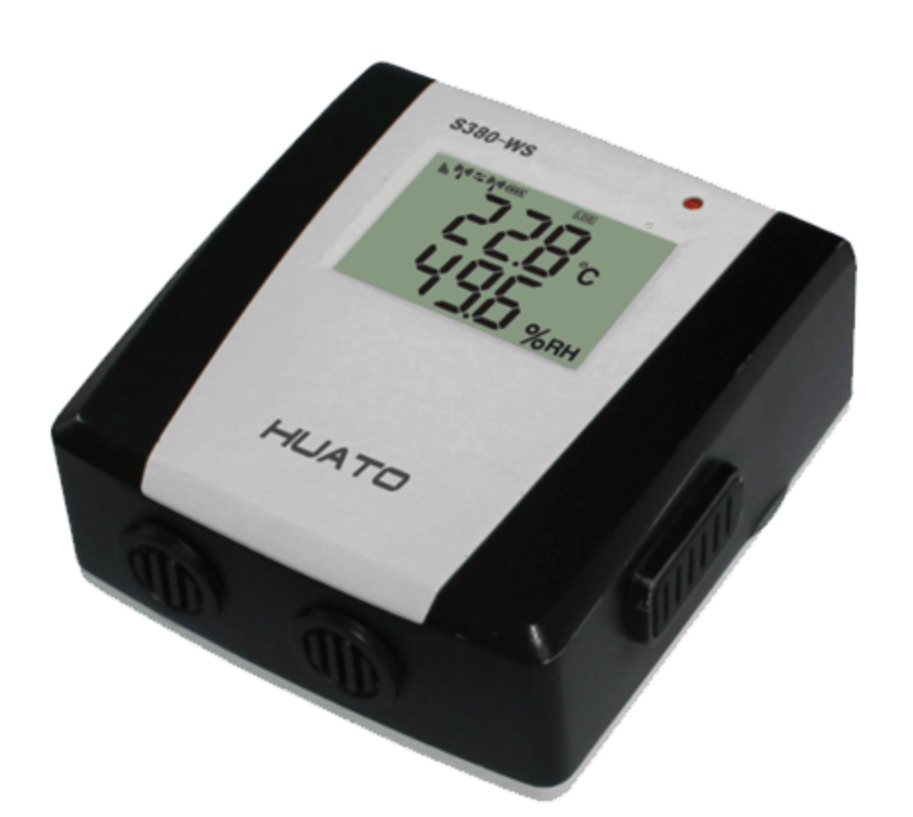

外觀尺寸：90*87*44（mm）
（1）使用Zigbee2 4G無線網絡。
（2）長達100米的傳輸距離（視線
（3）中繼器可用于擴展傳輸范圍
（4）記錄器內存會自動下載
（5）您的計算機上實時監控。
（6）報警功能：短信/電子郵件可以作為如下圖所示
（7）電池壽命長（6個月@間隔10分鐘）
（8）最多32個數據記錄器一個基站
（9）操作簡單，快速，易于安裝。

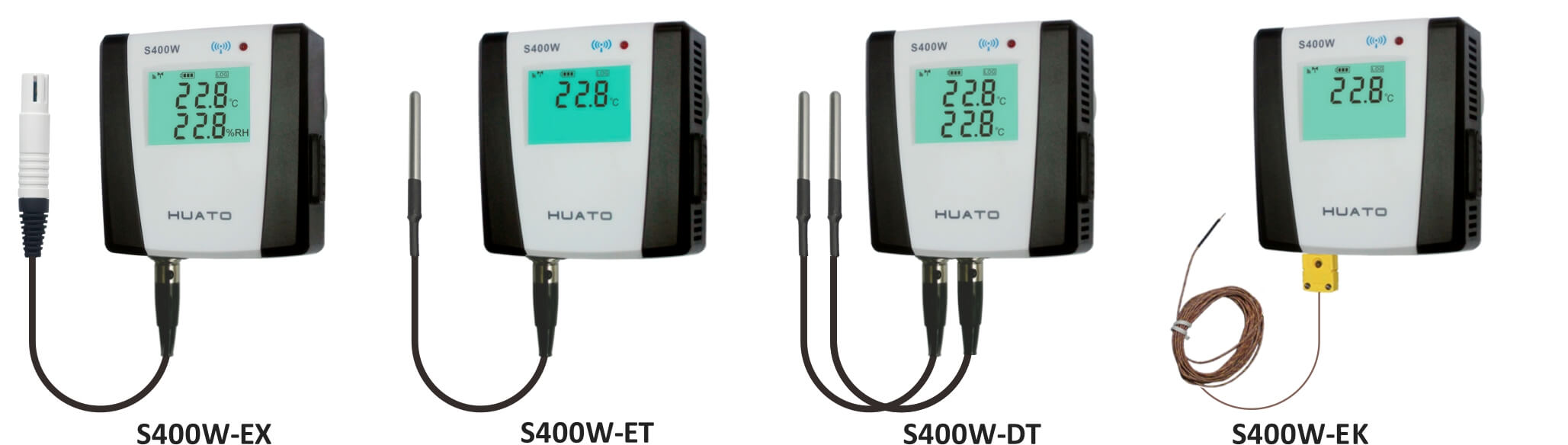

| 技術參數 | ||||
| 型號 | 測試精度 | 測量范圍 | 傳感器類型 | 備注 |
| S400W-TH |
±0.5℃(-20℃~70℃) |
-20～70℃0～100%RH | 溫度+濕度，內置 | 1.5V AA電池*4 9V DCLCD雙路顯示 |
| S400W-EX | -40～90℃ 0～100%RH | 溫度+濕度，外置導線長3米 | 1.5V AA電池*4 9V DCLCD雙路顯示 |
|
| S430W-TH | ±0.3℃/±2%RH | -20～70℃ 0～100%RH | 溫度+濕度，內置 | 1.5V AA電池*4 9V DCLCD雙路顯示 |
| S430W-EX | -40～90℃ 0～100%RH | 溫度+濕度，外置導線長3米 | 1.5V AA電池*4 9V DCLCD雙路顯示 |
|
| S400W-ET |
±0.5℃（-20℃~70℃） |
-40～90℃ | 溫度，外置導線長3米 | 1.5V AA電池*4 9V DCLCD單路顯示 |
| S400W-EK |
±（1+2‰FS） |
-200～480℃ | 溫度，外置導線長1米 | 1.5V AA電池*4 9V DCLCD單路顯示適用于超低溫監測 |
| S400W-TH-ND | ±0.5℃/±3%RH | -20～70℃0～100%RH | 溫度+濕度，內置 | 1.5V AA電池*4 9V DC無LCD顯示 |
| S400W-EX-ND | -40～90℃0～100%RH | 溫度+濕度，外置導線長3米 | 1.5V AA電池*4 9V DC無LCD顯示 |
|
| S400W-ET-ND | ±0.5℃ | -40～90℃ | 溫度+濕度，外置導線長3米 | 1.5V AA電池*4 9V DC無LCD顯示 |
| S400W-EK-ND | ±1.0℃±5‰讀數 | -200～480℃ | 溫度，外置導線長1米 | 1.5V AA電池*4 9V DC無LCD顯示適用于超低溫監測 |
02 >
S400W技術規范
Technical Specifications for S400W
◆ 記錄容量：最大8192，記錄時間超過2年，如果日志間隔可設置10分鐘。
◆ 長間隔：2秒~24小時。定時錄音時間，采樣間隔和記錄時間間隔可以在軟件中設置。
◆ 保護錄音：錄音功能將停止，當電池電量低，但記錄的值可以永遠安全地保存。
◆ 采用瑞士數字溫濕度傳感器集成，保證了可靠性和穩定性。顯示分辨率：溫度0.1℃/濕度：0.1％RH。
◆ PC接口：Zigbee的+ USB
◆ 無線傳輸速率：115200
◆ 防水等級：IP54。
◆ 外形尺寸：90*87* 44毫米。
◆ 無線天線：內置（2.4G）。
◆ 安裝方式：壁掛式帶固定支撐，易于使用和維護方便。
◆ 報警類型：聲音和視覺報警（LED+蜂鳴器）。自動報警，當任何設置超出限制。
◆電池：4* AA1.5V電池。
03 >
Zigbee轉RJ45無線基站
Technical Specifications for HE2400 Wireless Base Station(Transmission Relay)
◆ 無線傳輸速率：115200。
◆ 無線溫濕度數據記錄儀終端單元可供選擇：32臺。
◆ 頻率數量支持：15帶
◆ 顯示：雙顯示。第一行顯示計數接收的報文; 第二行示出的最后五個號碼的最后的序列號的 分組數據記錄儀。
◆ PC接口：紫蜂+ RJ45，可直接連接到內部LAN企業。
◆ IP地址：固定IP。
◆ 外形尺寸：126*120* 30毫米。
◆ 當接收數據連接幾個數據包成一個包數據包從多個無線數據 記錄器和發送到ToMonitor系統。
◆ 繼電器配置規則：每個繼電器都有一個唯一的ID，以保證 沒有沖突;每相鄰繼電器的工作在不同的頻段。
◆ 安裝方式：壁掛式。
04 >
ToMonitor簡介
ToMonitor Software

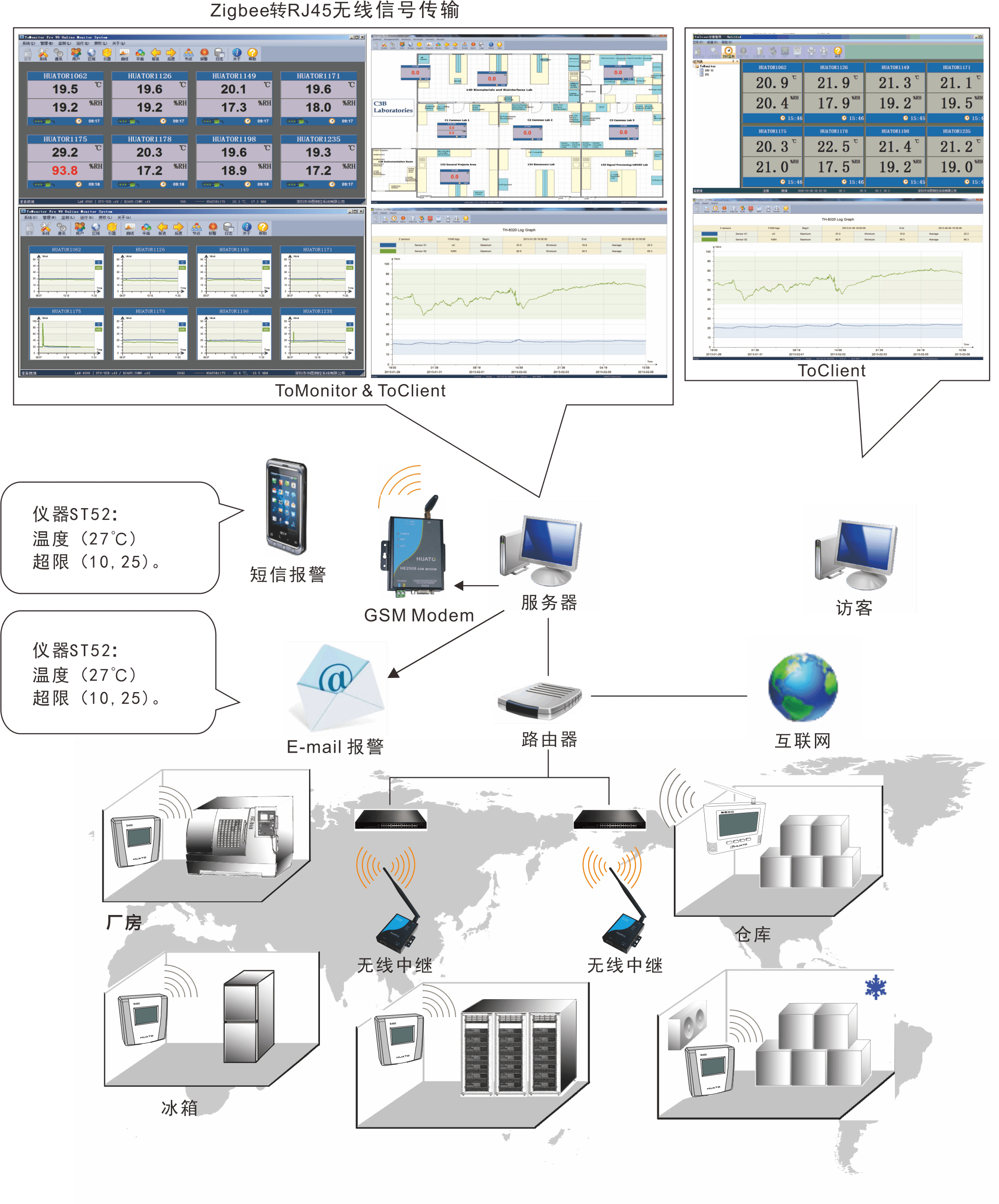

在這個網絡中，有許多監視站?？紤]到無線信號和網絡的可靠性的問題，我們使用混合網絡的以太網和無線設備。 ToMonitor軟件使用TCP / IP網絡協議來監控每個基站。基站被用于收集數據為每個網絡，然后通過以太網在實時ToMonitor系統主機發送。網絡模式使用的客戶機/主機框架和所述基站的分配的集中監控的原則，以便有單點故障之間沒有相互作用。同時，測試數據可以是內部空間（箱）環境的真實寫照。這樣一來，我們結合統一的監控，獨立的測量和控制原理極大地提高了系統的可靠性。
