S400無線Zigbee系統解決方案
S400無線Zigbee系統解決方案 2018-03-05 返回列表

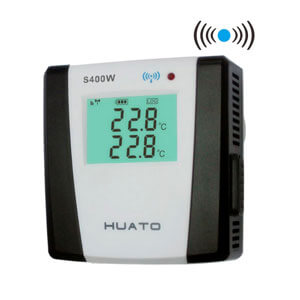

S400無線溫濕度記錄儀是華圖公司汲取國外同類產品優點并結合我國特點自主設計一款高速、智能的溫濕度記錄儀。該儀器采用無線數據傳輸方式采集和記錄溫濕度數據。它自帶記錄內存，可存儲 8192 組數據，能實現對倉庫、 實驗室、冰箱、冷庫等環境的遠程實時監測，采用2.4G無線網絡發送數據，無需布線，操作簡單，性能可靠。
相對于傳統的溫濕度記錄儀，無線溫濕度記錄儀更能滿足日益快速的工作速度。最主要的是，在24小時無人值守的環境下能實現遠程實時監控。只需放一臺接收器在辦公室，通過2.4G無線網絡和監控軟件，就能輕松地坐在辦公室清楚地看到各個環境點溫濕度變化，實時監控的同時，也能隨時查詢歷史記錄，溫濕度超標時，電腦端跟儀器都會發出報警，并且收到報警短信，以便工作人員作出及時處理。 無線溫濕度記錄儀非常適用于倉庫固定點的溫濕度監控和記錄。
01 >
產品參數
Specifications
型號： S400W-TH
外觀尺寸：90*87*44（mm）
- （1）使用Zigbee2 4G無線網絡。
- （2）線傳輸速率：115200 BPS。
- （3）液晶顯示分辨率溫度 0.1℃/濕度 0.1%RH。
- （4）瑞士原裝進口一體式溫濕度傳感器。
- （5）記錄間隔2s-24h自定義設置。
- （6）支持記錄斷點續傳功能。
- （7）使用4顆5號電池，可接9-12V DC電源
- （8）聲光報警（LED燈+蜂鳴器）。超過設定的上下限，則自動報警
- （9）無線傳輸速率：115200 BPS, 傳輸距離：100-500米題
| 技術參數 | |||||||||||||||
| 型號 | S400W-TH | S400W-EX | S430W-TH | S430W-EX | S400W-ET | S400W-EK | S400W-EPT | ||||||||
| 溫度精度 |
±0.5℃(-20℃~70℃) |
±0.3℃/±2%RH |
±0.5℃（-20℃~70℃） |
±0.5 ℃ | |||||||||||
| 濕度精度 | ±5%RH | ±5%RH | ±3%RH | ±3%RH | / | / | / | ||||||||
| 分辨率 | 溫度:0.1℃/溫度：0.1%RH。 | ||||||||||||||
| 記錄容量 | 8192組 | ||||||||||||||
| 傳感器類型 | 內置 | 外置導線長3米 | 內置 | 外置導線長3米 | 外置導線長1米 | 外置導線長3米 | |||||||||
| 顯示 | LCD雙路顯示 | LCD單路顯示 | |||||||||||||
| 測溫范圍 | （-20~70℃ | （-40~85℃） | （-20~70℃） | （-40~85℃） | （-40~85℃） | （-200~1300℃）） | （-100~300℃） | ||||||||
| 測濕范圍 | 0～100%RH | ||||||||||||||
02 >
Zigbee轉RJ45無線基站
Technical Specifications for HE2400 Wireless Base Station(Transmission Relay)
- （1）可同時作為中繼/網關使用，用于接受無線溫濕度記錄儀發送的無線信號。
- （2）無線傳輸速率115200mbps。
- （3）可連接無線記錄終端數目64臺。
- （4）支持頻段數目：15個。
- （5）無線接口：Zigbee自級網，自動尋找最優鏈路傳輸數據。
- （6）內置RJ45接口，將接收的無線數據從局域網傳輸?shù)椒掌鳌?/li>
- （7）電源：12V DC電源。
- （8）壁掛式。
03 >

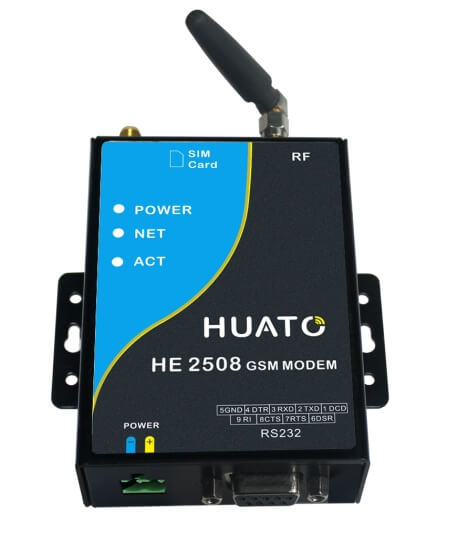

HE2508短信報警器規格參數
Technical Specifications for HE2508 GSM/SMS alarm modem
- （1）RS232/SIM接口內置15KVESD保護。
- （2）12V DC 電源
- （3）可連接無線記錄終端數目64臺。
- （4）支持移動、聯通手機卡。
- （5）GSM850/900/1800/1900MHz四頻。
- （6）系統會通過HE2508向用戶發送報警信息。
04 >
冰箱與室內環境無線報警監測系統
Wireless monitor Solution
- （1）用戶在局域網內任意計算機上根據授權可查詢歷史數據圖表，查看實時數據。
- （2）用戶短暫打開冰箱操作時不報警，只有溫度持續超標時，才自動報警。
- （3）支持連續報警資料限制（防止不停止報警），支持故障恢復提醒短信。
- （4）心跳短信：每天晚上20點發送一條短信報告系統狀態。
05 >
系統軟件界面
ToMonitor Software
- （1）同時監測多達8096個測量點數據。
- （2）支持最多256個用戶管理。
- （3）支持最多256個用戶在用戶端同時進行查詢操作。
- （4）支持最多256個區域管理。
- （5）支持256個中繼/基站同時并發傳送數據。
- （6）支持Access,SQL Server,MySQL,Oracle,Informix等各種數據庫。
- （7）支持Windows與Linux操作系統。
- （8）可與web服務器協調工作，支持ASP+數據庫+IIS或Apache+MySQL+PHP。Web服務器支持Windows Server 2008 或者Linux操作系統。
- （9）同時支持C/S和B/S架構，用戶可以選擇用用戶端或者瀏覽器查詢分析數據。
06 >
無線系統層次結構
Software Features
ToMoniotor系統中無線記錄儀采用Zigbee(2.4G)技術組網，它是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術，符合IEEE802.15.4協議，是IEEE工作組專門為短距離通訊制定的新標準，是公用免費免牌照頻段。Zigbee技術的特點是: 網絡穩定可靠，是DSSS是擴頻通訊，抗頻內與頻間干擾能力強；可以自組網，單點故障不影響整個網絡發射功率小，功耗低，傳輸距離短，不會對外界國家機關造成影響。
服務器機房
選用工業級高性能Dell塔式服務器，采用Intel 至強4核CPU,配置64位操作系統，處理速度極快，提高了系統的吞吐率。RAID 1雙硬盤互為鏡像，一塊硬盤故障，不影響系統運行。大容量磁帶機定時備份系統，出現災難性錯誤時，能快速恢復。
辦公室/Internet
用戶在辦公計算機上面可以很方便遠程查詢歷史數據，自動生成圖表與報表。用戶還可以查看實時數據，查詢報警記錄等等。支持Internet訪問功能。支持多用戶并發訪問。
07 >
產品應用
Applications
實現溫濕度中央央監控和集中管理，廣泛應用于農業研究、食品、醫藥、倉庫、冷庫、冰箱、機房、化工、氣象、環保、電子、實驗室等領域的溫濕度監測，典型客戶包括中國國家博物館、國家電網公司、案館、香港南洋煙草、上海味覺糖、華大基因研究院、江蘇省農科院等知名單位。
